Застосування
Призначений для вимірювання рівня рідких середовищ, що не кристалізуються (в т. ч. нафтопродуктів і ЗВГ) та його перетворення в уніфікований струмовий сигнал 4 – 20 мА та (або) цифровий кодований сигнал на базі протоколу HART.
Застосовується у системах автоматизації об'єктів нафтової, газової, хімічної, харчової, комунально-господарської та інших галузей промисловості.
Основні об'єкти експлуатації:
АЗС, нафтобази, НПЗ та інші небезпечні виробничі об'єкти, що потребують застосування вибухобезпечного обладнання
системи автоматизації харчової та хімічної промисловості, комунальної сфери
Особливості
- виконання з видом вибухозахисту «іскробезпечний електричний ланцюг i» рівня «ia» та маркуванням вибухозахисту 0ExiaIIBT5GaX
- антивандальний корпус з алюмінієвого сплаву або корозійностійкої сталі
- Вибухобезпечне виконання
- просте застосування та введення в експлуатацію
- транспортне виконання для пересувних резервуарів, включаючи морські та річкові судна
- великий вибір пристроїв кріплення захисних оболонок кабелю (металорукавів, бронекабелів, труб)

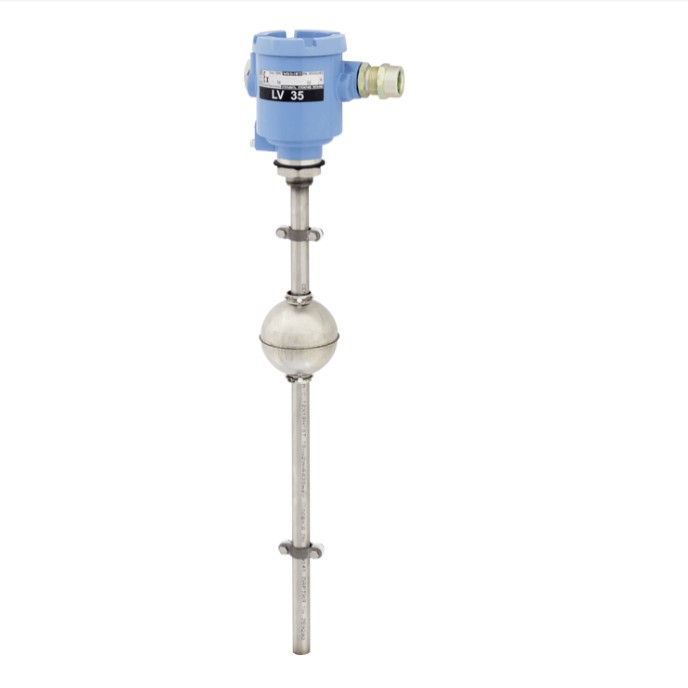

Опис
Корпус виготовляється з алюмінієвого сплаву АК7ч (АЛ9) з окисним фторидним електропровідним покриттям, фарбується порошковою фарбою (на замовлення – з корозійностійких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Має зовнішній та внутрішній затискачі заземлення, один або два кабельні введення. На замовлення комплектується пристроями кріплення захисної оболонки різних типів кабелю. Усередині корпусу розміщено електронну плату з клемами для підключення, доступ до яких здійснюється через знімну кришку.
Кріплення до резервуару виготовляється відповідно до побажань замовника.
У напрямній, виготовленій з корозійностійкої сталі 12Х18Н10Т, встановлено електронну плату з магніточутливими контактами (герконами). Поплавець з магнітом вільно переміщається по напрямній разом з рівнем середовища, що змінюється, замикаючи геркони.
Безперервність виміру з кроком 5 мм досягається установкою герконів в ряд і з'єднанням їх через резистори за схемою дільника резистивного напруги, ланцюги якого підключені до плати блоку управління.
