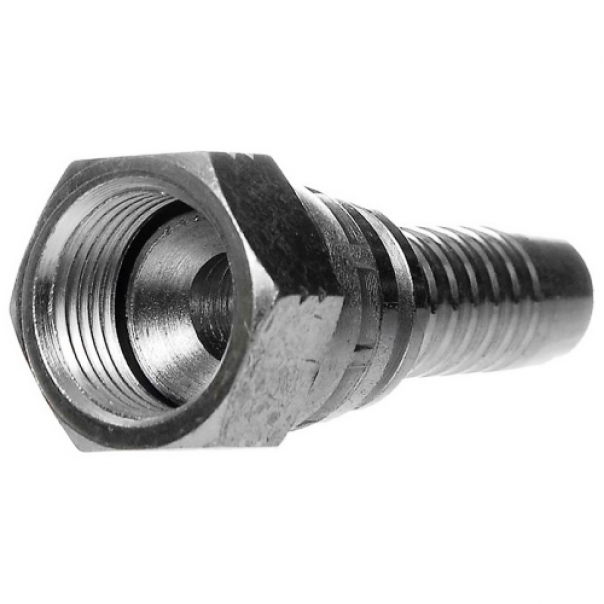

Фітинг DKJ або JIC (Joint Industrial Committee) – один із найпопулярніших стандартів фітингів, що використовуються на техніці американського виробництва.
Фітинг DKJ має дюймове циліндричне різьблення UNF і зворотний ущільнювальний конус 74°, гальванічне покриття. Діаметр різьблення варіюється від 7/16" до 2 1/2" і використовуються для з'єднання рукавів з умовним внутрішнім діаметром від 5 до 50 мм.
Виготовляються у трьох виконаннях: прямі, кутові 45 º, кутові 90 º.
Таблиця характеристик
|
Діаметр рукава,
мм
|
Різьблення,
дюймове, UNF
|
Кількість витків
на дюйм
|
Зовнішній діаметр різьблення,
мм
|
| 5 |
7/16″ |
20 |
9,7 — 10,0 |
| 5 |
1/2″ |
20 |
11,3 — 11,6 |
| 6 |
7/16″ |
20 |
9,7 — 10,0 |
| 6 |
1/2″ |
20 |
11,3 — 11,6 |
| 6 |
9/16″ |
18 |
12,7 — 13,0 |
| 8 |
1/2″ |
20 |
11,3 — 11,6 |
| 8 |
9/16″ |
18 |
12,7 — 13,0 |
| 8 |
5/8″ |
18 |
— |
| 8 |
3/4″ |
16 |
17,3 — 17,6 |
| 10 |
9/16″ |
18 |
12,7 — 13,0 |
| 10 |
5/8″ |
18 |
— |
| 10 |
3/4″ |
16 |
17,3 — 17,6 |
| 10 |
7/8″ |
14 |
20,2 — 20,5 |
| 12 |
3/4″ |
16 |
17,3 — 17,6 |
| 12 |
7/8″ |
14 |
20,2 — 20,5 |
| 12 |
1 1/16″ |
12 |
24,3 — 24,7 |
| 16 |
7/8″ |
14 |
20,2 — 20,5 |
| 16 |
1 1/16″ |
12 |
24,3 — 24,7 |
| 20 |
7/8″ |
14 |
20,2 — 20,5 |
| 20 |
1 1/16″ |
12 |
24,3 — 24,7 |
| 20 |
1 3/16″ |
12 |
27,6 — 27,9 |
| 20 |
1 5/16″ |
12 |
30,8 — 31,2 |
| 25 |
1 5/16″ |
12 |
30,8 — 31,2 |
| 25 |
1 5/8″ |
12 |
38,7 — 39,1 |
| 32 |
1 5/8″ |
12 |
38,7 — 39,1 |
| 32 |
1 7/8″ |
12 |
45,1 — 45,5 |
| 38 |
1 7/8″ |
12 |
45,1 — 45,5 |
| 32 |
2 1/2″ |
12 |
61,3 — 61,8 |
| 50 |
2 1/2″ |
12 |
61,3 — 61,8 |
