Арматура для РВТ

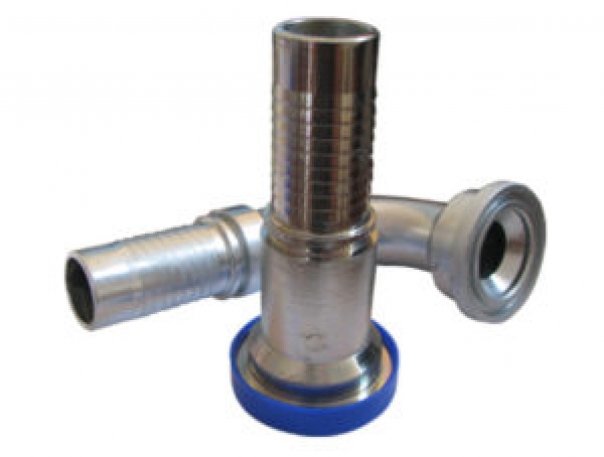

Фланці SF для РВТ можна розділити на два типи – ''легка'' серія SFL SAE 3000 psi та ''важка'' серія SFS SAE 6000 psi.

Дані типи фітингів виготовляються відповідно до SAE J518, DIN ISO 12151-3, DIN 20078, DIN 20066. Також існує фланець SUPER CAT або FAT CAT, який використовується тільки на техніці Caterpillar із збільшеною товщиною фланця.

Фланці можуть використовуватися з різними РВТ як навивочного типу (4-6 сталевих навивок), так і обплідної конструкції діаметром від 12 до 50 мм. Для рукавів типу 4SH, R13, R15 необхідно брати фітинги у версії Interlock (подвійний замок).

Таблиця показників

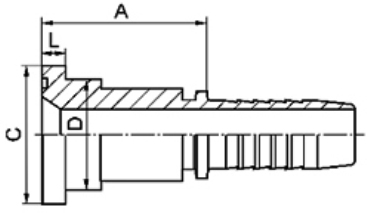

	Розміри	Фланцеве з'єднання пряме
Діаметр рукава, мм		12	12	16	20	20	25	25	25	32	32	40	40	50
SFL / SFL-I (Interlock) 3000Psi (от 207 до 345 Атм)	C	30,2	38,1	38,1	38,1	44,5	38,1	44,5	50,8	50,8	60,3	60,3	71,4	71,4
	L	6,7	6,7	6,7	6,7	8,0	6,7	8,0	8,0	8,0	8,0	8,0	9,5	9,5
	A	—	—	—	56,7	48,7	47,6	47,6	64,6	68,7	78,7	68,5	70,5	70,5
SFS / SFS-I (Interlock) 6000Psi (до 414 Атм)	C	—	31,7	41,3	41,3	47,6	41,3	47,6	54	54	63,5	—	63,5	79,4
	L	—	7,8	8,8	8,8	9,5	8,8	9,5	10,3	10,3	10,3	—	12,6	12,6
	A	—	—	—	50	61,7	61,6	63,6	68,6	68,7	76,7	—	76,5	73
SFS-I SUPER CAT (Interlock) 9000Psi (до 612 Атм)	C	—	—	—	41,3	47,6	—	47,6	54	54	63,5	—	63,5	—
	L	—	—	—	14,2	14,2	—	14,2	14,2	14,2	14,2	—	14,2	—
	A	—	—	—	55,7	67,7	—	69,6	72,6	69,7	78,7	—	78,5	—

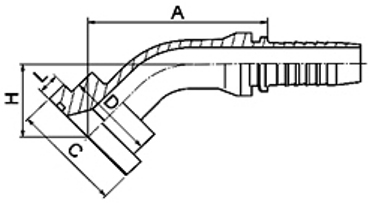

	Розміри	Фланцеве з'єднання кутове 45º
Діаметр рукава, мм		12	12	16	20	20	25	25	25	32	32	40	40	50
SFL / SFL-I (Interlock) 3000Psi (от 207 до 345 Атм)	C	—	—	31,8	31,8	44,5	38,1	44,5	50,8	50,8	60,3	60,3	71,4	71,4
	L	—	—	6,7	6,7	8,0	6,7	8,0	8,0	8,0	8,0	8,0	9,5	9,5
	A	—	—	—	64,7	67,7	80,6	83,6	87,6	98,7	99,7	110,5	121,5	148
SFS / SFS-I (Interlock) 6000Psi (до 414 Атм)	C	—	31,7	—	41,3	47,6	41,3	47,6	54	54	63,5	—	63,5	79,4
	L	—	7,8	—	8,8	9,5	8,8	9,5	10,3	10,3	10,3	—	10,3	10,3
	A	—	—	—	67,7	71,7	83,6	86,6	91,6	102,7	105,7	—	116,5	153
SFS-I SUPER CAT (Interlock) 9000Psi (до 612 Атм)	C	—	—	—	41,3	47,6	—	47,6	54	54	63,5	—	63,5	—
	L	—	—	—	14,2	14,2	—	14,2	14,2	14,2	14,2	—	14,2
	A	—	—	—	71,7	75,7	—	91,6	94,6	105,7	106,7	—	118,5	—

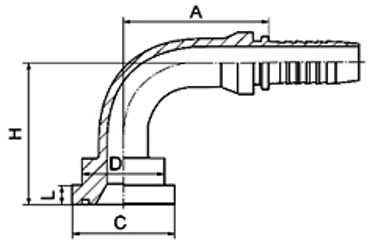

	Розміри	Фланцеве з'єднання кутове 90º
Діаметр рукава, мм		12	12	16	20	20	25	25	25	32	32	40	40	50
SFL / SFL-I (Interlock) 3000Psi (от 207 до 345 Атм)	C	—	—	31,8	38,1	44,5	38,1	44,5	50,8	50,8	60,3	60,3	71,4	71,4
	L	—	—	6,7	6,7	8,0	6,7	8,0	8,0	8,0	8,0	8,0	9,5	9,5
	A	—	—	—	54,7	54,7	74,6	70,6	74,6	87,7	87,7	99,5	99,5	144
SFS / SFS-I (Interlock) 6000Psi (до 414 Атм)	C	—	—	41,3	41,3	47,6	41,3	47,6	54	54	63,5	—	63,5	79,4
	L	—	—	8,8	8,8	9,5	8,8	9,5	10,3	10,3	10,3	—	10,3	10,3
	A	—	—	—	54,7	54,7	74,6	74,6	74,6	87,7	87,7	—	99,5	144
SFS-I SUPER CAT (Interlock) 9000Psi (до 612 Атм)	C	—	—	—	41,3	47,6	—	47,6	54	54	63,5	—	63,5	—
	L	—	—	—	14,2	14,2	—	14,2	14,2	14,2	14,2	—	14,2	—
	A	—	—	—	54,7	54,7	—	74,6	74,6	87,7	87,7	—	99,5	—
